Locator cabluri
Sonel LKZ-700

(click pe poză pentru mărire)



Preţ (fără TVA)
470 euro*
Disponibilitate
stoc
Garanţie
3 ani

Baterii emitator : acumulator
Baterii receptor
: 1 baterie 9V
Dimensiuni emiţător (mm):230 x 67 x 36 Dimensiuni receptor (mm):210 x 82 x 24 Greutate emiţător: 0,490 kg
Greutate receptor: 0,200 kg

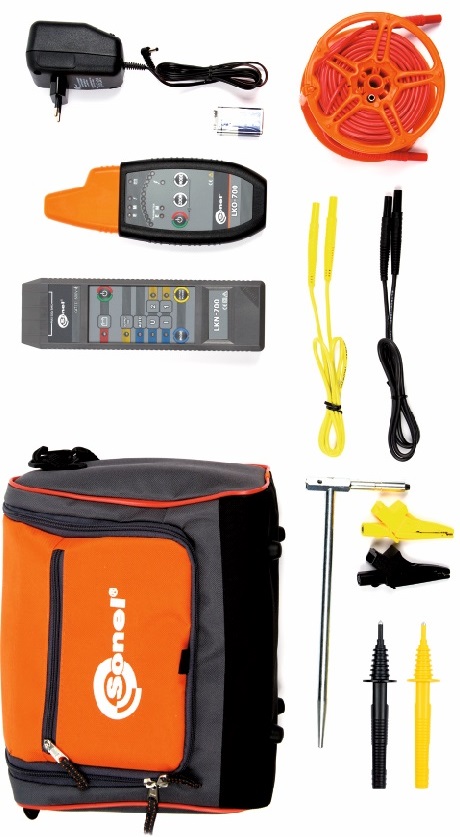

---Accesorii standard---

cablu de test cu mufe banană - 1.2 m, (galben, negru)

sondă de test cu mufă banană (galben, negru)

Crocodil K01 - (galben, negru)

Geanta transport M6

Cablu de test pe bobina cu mufe banană 20 m roşu

Țăruş (0,30 m) - 1 buc.


    Localizarea cablurilor şi conductorilor alimentate / ne-alimentate:
    - Detectarea conductorilor din tavane, pereţi şi pardoseli,
    - Loculizarea întreruperilor în conductoare (LKZ-700),
    - Urmărire trasee instalaţie electrică în întreaga clădire,
    - Detectarea prizelor şi întrerupătoarelor în instalaţia unei clădiri,
    - Loculizarea de scurt-circuit între conductori,
    - Urmărire trasee de cabluri ecranate,
    - Urmărire trasee de conductori poziţionaţi în conducte metalice,
    - Identificarea siguranţelor într-un tablou,
    - Urmărire trasee subterane de cabluri,
    - Urmărire trasee ţevi (conductoare) de apă sau conducte de încălzire centrală,
    - Detectare fără-contact a conductorilor alimentaţi,
    - Semnalizare acustică a funcţionării transmiţătorului şi a receptorului,
    - Operare într-un domeniu larg de tensiuni nominale de până la 500 V RMS,
    - Patru moduri de funcţionare a locatorului: tensiune, curent, curent-tensiune şi putere + Mod Auto,
    - Indicarea nivelului semnalului recepţionat pe o bară cu mai multe puncte luminoase a receptorului precum şi cu semnale acustice

    Specificaţii emiţător LKN-700

    Funcţie

    Domeniu

    Domeniu tensiune
    de operare

    0 ... 50 Vrms (707 VP-P)

    Categoria de măsură
    CAT III 300V

    Specificatii receptor LKO-700

    Funcţie

    Domeniu

    Adancime localizare
    cablu

    0...2 m

    Detector de tensiune
    0...20 cm în aer
    0...3 cm în beton
    Categoria de măsură
    CAT III 300V
Aplicaţii Sonel LKZ-700
Localizarea conductorilor alimentatţi.

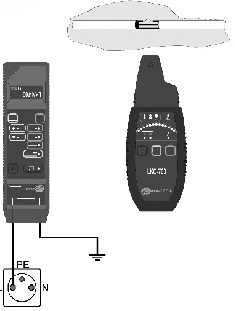

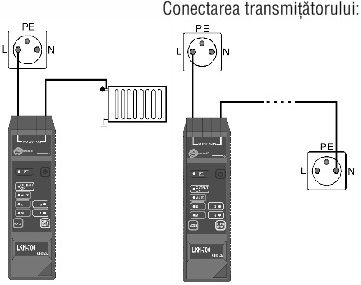

După conectarea transmiţătorului, trebuie să fie stabilit nivelul necesar de amplificare a semnalului. Pentru a evita efectul de compensare care apare la trecerea curentului în direcţii opuse pe două fire a cablului testat, este necesar să se folosească legarea la pământ de la o priză situată la distanţă, o ţeavă de metal legată la pământ sau o conductă de apă sau de încălzire centrală.
Localizarea scurt-circuitului între conductori.
Transmiţătorul trebuie să fie conectat la conductori între care a avut loc scurt-circuit-ul. Scurt-circuitul poate fi localizat prin mutarea capului receptorului de-a lungul cablului testat; semnalul generat va fi redus semnificativ, sau va înceta complet după ce trece de scurt-circuit. În scopul de a îmbunătăţi certitudinea locaţiei scurt-circuitului, se recomandă să se repete această procedură, pornind de la celălalt capăt al cablului testat.
Identificarea siguranţelor în tabloul general.
Transmiţătorul trebuie să fie conectat la circuitul, la care este conectat dispozitivul de protecţie care urmează să fie localizat. Este necesar să selectaţi modul curent sau automat, deoarece circuitul este alimentat. Dispozitivul de protecţie dorit poate fi identificat pe baza nivelului semnalului maxim, prin mutarea capului receprorului de la un dispozitiv de protecţie la altul.
Localizarea întreruperilor în conductoare.
Când localizăm întreruperi în conductoare, o ieşire a transmiţătorului trebuie să fie conectată la împământare şi cealaltă ieşire a transmiţătorului la conductorul de fază a circuitului testat. Celălalt capăt al conductorului testat trebuie să fie conectat la împământare. În plus, toţi conductori, cu excepţia celui testat, trebuie să fie legaţi la pământ (de preferat la ambele capete), cu scopul de a preveni diafonia dintre aceste conductoare.
Adesea este nevoie de urmărirea traseelor de cabluri sau elemente metalice situate în interiorul unui perete sau îngropate în pământ. Folosind fenomenul fizic - propagarea unui câmp electromagnetic - pot fi determinate traseele cablurilor şi defecte în conductori (ruperea, scurt-circuit). În caz conectării unui emiţător de tensiune alternativă ce generează un semnal modulat pe un circuit deschis, acesta va emite un câmp electromagnetic, ce va acţiona ca o antenă. Conectarea semnalului modulat la un circuit închis sau alimentat va crea un câmp magnetic. Rolul receptorului este de a indica puterea semnalului primit. Bazându-se pe variaţiile puterii semnalului primit, poate fi determinată locaţia obiectului care emite câmpul electromagnetic respectiv . Seria de locatoare LKZ sunt instrumente simple şi uşor de utilizat, oferind o gamă largă de capabilităţi, în special în cazul modelului LKZ-700. Instrumentul este destinat detectării cablurilor electrice în medii diferite (cărămidă, beton, lemn, sol), atăt alimentate (fără a fi nevoie de a deconecta orice dispozitiv din sistemul de alimentare testat) cât şi nealimentate. În funcţie de situaţie şi modul selectat de funcţionare a transmitatorului şi receptorului, aceasta permite detectarea de elemente (de exemplu, conductori, cabluri) ascunse în structura unei clădiri sau subteran, la care semnalul transmiţătorului este conectat. Căutarea poate fi efectuată în circuite alimentate sau nealimentate. Prin selectarea nivelului de semnal de la emiţător poate fi determinată locaţia conductorului testat (cablu) sau defectul său. Selectarea automată a sensibilităţii receptorului favorizează uşurinta maximă de utilizare a locatorului LKZ-700. Pe langă detectarea conductori din tavane, pereţi şi pardoseli, instrumentul permite localizarea întreruperi firului, identificarea intreruptoarelor automate şi a siguranţelor, localizarea traseelor conductoarelor în scurt-circuit (inclusiv amplasarea unui scurt-circuit), localizarea defectelor conductorilor de legare la pământ, urmărirea traseelor ţevilor (din material conductiv) de apă sau de încălzire centrală şi identificarea conductorilor. Urmărirea traseelor de cabluri subterane până la adâncimea de 2 m este posibilă cu utilizarea modului special "power", generând un câmp magnetic foarte puternic. Instrumentele LKZ constau din două dispozitive: transmiţător şi receptor.Transmiţătorul LKN este conectat la conductorul care urmează să fie localizat şi forţează crearea câmpului magnetic sau electric corespunzător, în jurul conductorului. Câmpul magnetic este creat ca urmare a fluxului de curent modulat ce parcurge circuitul închis, testat. Câmpul electric este creat ca urmare a generării unei tensiuni modulate în circuitul deschis, testat. Semnalele electromagnetice emise de transmiţător sunt primite într-un mod care să permită diferenţierea lor printre alte semnale din circuitul testat sau în vecinătatea sa. În cazul LKZ-700, transmiţătorul poate opera în unul dintre cele cinci moduri de transmisie interschimbabile secvenţial:
  • Funcţionarea în modul "M" de generare a componentei câmpului magnetic (modul curent) - circuite alimentate;
  • Funcţionarea în modul "E" de generare a componentei câmpului electric (modul de tensiune) - ne alimentate, circuite deschise, (localizarea întreruperi, etc.);
  • Funcţionarea în modul "E + M" curent-tensiune - ne alimentate, circuite închise (de ex. scurt-circuit) - transmiţătorul în sine generează un semnal de curent care creează componenta câmpului magnetic recepţionat de receptor;
  • modul "AUTO" - transmiţătorul verifică circuitul testat şi selectează automat modul de transmitere;
  • modul "Power" - transmiţătorul selectat pe modul de tensiune "E" este conectat la un circuit închis, nealimentat. Deoarece curentul generat de transmiţător este mult mai mare decât cel din modul curent-tensiune, este creat un câmp magnetic mai puternic, oferind raza de detecţie semnificativ mai mare.
  • * Preţurile se calculează la cursul BNR din ziua facturări şi nu conţin TVA
