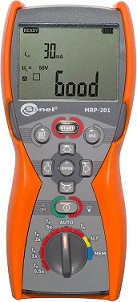

Testare Dispozitive de protectie la curent Diferential Rezidual - DDR-uri de tip AC, A, B
Funcţia principală a unui DDR este accea dea asigura protecţia asuplimentară īmpotriva şocului electric prin deconectarea sursei de alimentare īn cazul apariţiei unui curent excesiv pe conductorul de legare la pamānt.
Atunci cānd nu există defecte īn circuitul protejat de DDR (curentul rezidual Id=0), curentul de intrare I1 este egal cu curentul de ieşire I2. Īn caz de defect (de ex. defect de izolaţie), curentul de defect Id apare, iar valoarea lui I2 este mai mică decāt I1. DDR-ul va declanşa (opreşte alimentarea), dacă diferenţa dintre valorile măsurate I1 şi I2 depăşeşte valoarea nominală a curentului de defect a DDR-ului.
Testere pentru masurarea Buclei de Defect Sonel seria MZC
Metoda, cea mai frecvent utilizată, de protecţie īmpotriva şocurilor electrice - protecţia īmpotriva contactului direct īn circuitele echipate cu dispozitive de protecţie la supracurent - se bazează pe īntruperea automată a alimentării,
īn cazul prezenţei tensiunii de atingerii periculoase pe cablurile de curent sau elementele conductoare accesibile ale echipamentului electric.
Astfel, īn circuitul dintre fază şi conductorul de protecţie apare un flux de curent, numit curent de scurt-circuit, care declanşează
īntreruptorul de supracurent şi taie alimentarea. Deoarece elementele accesibile nu pot fi sub tensiune de atingere periculoasă pentru prea mult timp,
protecţia trebuie să declanşeze īntr-un timp suficient de scurt, definit de standarde. Pentru a asigura o protecţie adecvată
trebuie īndeplinită condiţia descrisă de formula: ZS=Un / IA
unde: ZS - impedanţa buclei de scurt-circuit, IA - curentul de defect ce declanşează dispozitivul de protecţie la supracurent
īn timpul solicitat (īn funcţie de caracteristica timpcurent a īntreruptorului şi timpul de declanşare impus), Un - tensiunea nominală
īntre conductoarele de fază şi pămănt.
Atunci cānd nu există defecte īn circuitul protejat de DDR (curentul rezidual Id=0), curentul de intrare I1 este egal cu curentul de ieşire I2. Īn caz de defect (de ex. defect de izolaţie), curentul de defect Id apare, iar valoarea lui I2 este mai mică decāt I1. DDR-ul va declanşa (opreşte alimentarea), dacă diferenţa dintre valorile măsurate I1 şi I2 depăşeşte valoarea nominală a curentului de defect a DDR-ului.
