Testere pentru testare bucla de defect Sonel MZC-310S

Aparat de măsurare
impedanţă buclă de defect

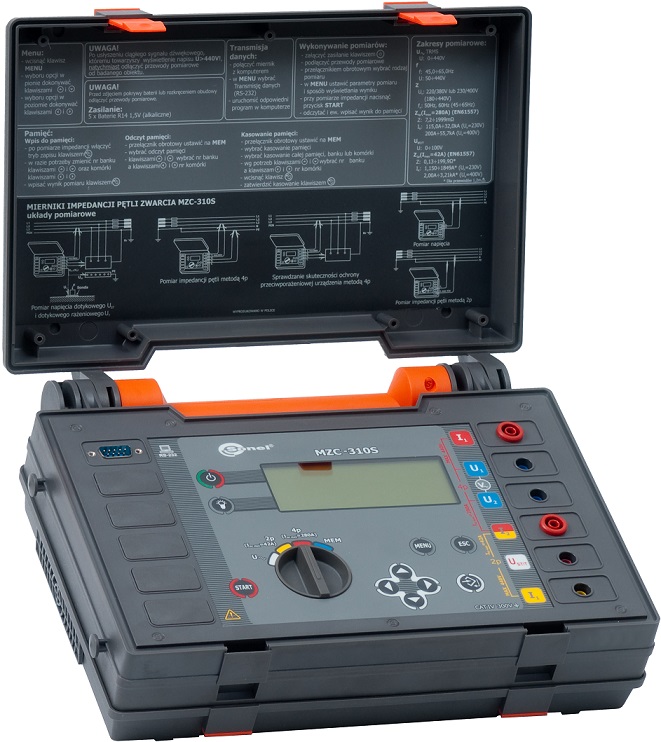

Sonel MZC-310S

(click pe poză pentru mărire)

Preţ (fără TVA)	1899 euro*
Disponibilitate	sunaţi
Garanţie	3 ani

Baterii: alcaline LR14 (5 buc.)
Dimensiuni (IxlxA/mm): 295x222x95
Greutate: 2,2 kg
Grad de protecţie: IP20

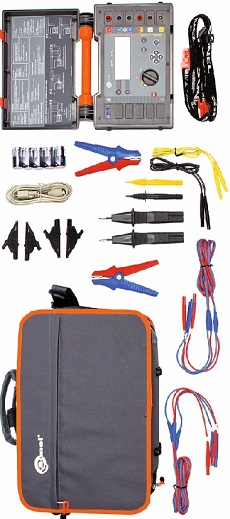

---Accesorii incluse---

cablu de test cu mufe banană - 1.2 m, (negru, galben)

crocodili K03 negru (4 buc.)

sondă de test cu mufă banană (negru, galben)

sondă de test pentru curenţi mari (2 buc.)

cablu de test 3m "U1, I1" (2 buc)

cablu de test 3m "U2, I2" (2 buc)

cleşte Kelvin (2 buc)

geantă de transport L1

curele de agăţare

software Sonel Reader

certificat de calibrare emis de producător

Măsurare impedanţă buclă de defect conform Normativ I7
Metoda, cea mai frecvent utilizată, de protecţie împotriva şocurilor electrice - protecţia împotriva contactului direct în circuitele echipate cu dispozitive de protecţie la supracurent - se bazează pe întruperea automată a alimentării, în cazul prezenţei tensiunii de atingerii periculoase pe cablurile de curent sau elementele conductoare accesibile ale echipamentului electric. Astfel, în circuitul dintre fază şi conductorul de protecţie apare un flux de curent, numit curent de scurt-circuit, care declanşează întreruptorul de supracurent şi taie alimentarea. Deoarece elementele accesibile nu pot fi sub tensiune de atingere periculoasă pentru prea mult timp, protecţia trebuie să declanşeze într-un timp suficient de scurt, definit de standarde. Pentru a asigura o protecţie adecvată trebuie îndeplinită condiţia descrisă de formula: Z_S=Un / I_A
unde: Z_S - impedanţa buclei de scurt-circuit, I_A - curentul de defect ce declanşează dispozitivul de protecţie la supracurent în timpul solicitat (în funcţie de caracteristica timp-curent a întreruptorului şi timpul de declanşare impus), Un - tensiunea nominală între conductoarele de fază şi pămănt.

Pentru a determina dacă protecţia este bună trebuie măsurată impedanţa Z_S. În timpul măsurătorii buceli de scurt-circuit prin metoda tehnică, este creat "artificial" un scurt-circuit. Instrumentul măsoară tensiunea existentă atunci când nu există nici o sarcină, precum şi tensiunea existentă atunci când, pentru o perioadă scurtă de timp, există ca sarcină un resistor de scurt-circuit. Impedanţa buclei de scurt-circuit este calculată pe baza diferenţei căderii de tensiune.

Caracterisitici Sonel MZC-310S

Măsurare impedanţă buclă de defect Z_S (buclă de scurt-circuit) cu curent de test 280A în reţele cu teniuni nominale până la 440V, cu rezoluţie de 0,1 mΩ
Măsurare impedanţă buclă de defect Z_S (buclă de scurt-circuit) cu curent de test 150A în reţele cu teniuni nominale până la 230V, cu rezoluţie de 0,1 mΩ
Măsurare impedanţă buclă de defect Z_S (buclă de scurt-circuit) cu curent de test 23 A în reţele cu teniuni nominale până la 230V, respectiv 42 A în reţele cu teniuni nominale până la 440V
Domeniu de măsură Z_S conform IEC 61557-3: 7,2 mΩ...1999,9 mΩ
Măsurare tensiune de atingere prezumată sau tensiune de atingere de şoc
Măsurare impedanţă buclă de defect Z_S (buclă de scurt-circuit) cu metoda 4P (4 sonde de test) - nu mai este necesară calibrarea sondelor de test (curent de test 150 A / 280 A)
Diferenţierea automată între tensiunea dintre fază-neutru respectiv dintre 2 faze
Calcularea curentului de scurt-circuit
990 locaţii de memorie (interfaţă USB)
Măsurare componentelor impedanţei: rezistenţa R_S şi reactanţa X_S

Specificaţii Sonel MZC-310S

Măsurarea parametrilor buclei de scurt circuit cu curent de test mare I_max=280 (metoda 4p - 4 sonde test)

Măsurarea impedanţei buclei de scurt circuit cu curent de test mare Z_S:
Domeniu de măsură conform cu IEC 61557: 7,2 mΩ...1999 mΩ

Domeniu Rezoluţie Exactitate
0...199,9 mΩ 0,1 mΩ ±(2% v.m. + 2 mΩ)
200...1999 mΩ 1 mΩ

Rezistenţa R_S şi reactanţa X_S buclei de scurt circuit

Domeniu Rezoluţie Exactitate
0...199,9 mΩ 0,1 mΩ ±(2% v.m. + 2 mΩ)
citirea impedanţei pentru
o anumită măsurătoare
200...1999 mΩ 1 mΩ
Curentul de scurt circuit prezumat
Domeniu de măsură conform cu IEC 61557:

ptr. U_n = 230 V 115,0 A...32,0 kA

ptr. U_n = 400 V 200 A...55,7 kA

Domeniu Rezoluţie Exactitate
115,0...199,9 A 0,1 A Exactitate curent = valoare calculată -

- se va tine cont de valoarea ,
exactităţii măsurării
resistenţei

200...1999 A 1 A
2,00...19,99 kA 0,01 kA
20,0...199,9 kA 0,1 kA
200 kA...* 1 kA
* 230 kA ptr. U_L-N

400 kA ptr. U_L-L

Măsurare tensiune de atingere U_T (tensiune de de atingere de şoc U_ST)

Domeniu Rezoluţie Exactitate
0...100 V 1 V ±(10% v.m. + 2 cifre)

Măsurarea parametrilor buclei de scurt circuit cu curent de test standard (metoda 2p, I_max=42 A)

Măsurarea impedanţei buclei de scurt circuit Z_S:
Domeniu de măsură conform cu IEC61557: 0,13 Ω...199,9 Ω ptr. sonde de test de 1,2 m lungime

Domeniu Rezoluţie Exactitate
0,00...19,99 Ω 0,01 Ω ±(2% v.m. + 3 cifre)
20,0...199,9 Ω 0,1 Ω ±(3% v.m. + 3 cifre)
Măsurarea rezistenţei buclei de scurt circuit R_S şi reactanţei X_S

Domeniu Rezoluţie Exactitate
0,00...19,99 Ω 0,01 Ω ±(2% v.m. + 3 cifre)
citirea impedanţei pentru
o anumită măsurătoare
20,0...199,9 Ω 0,1 Ω ±(2% v.m. + 3 cifre)
citirea impedanţei pentru
o anumită măsurătoare
Calcularea curentului de scurt-circuit prezumat

Domeniu Rezoluţie Exactitate
1,150...1,999 A 0,001 A Exactitate curent = valoare calculată -

- se va tine cont de valoarea ,
exactităţii măsurării
resistenţei

2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 kA 0,01 kA
20,0...40,0 kA 0,1 kA
„v.m.” - valoarea măsurată
