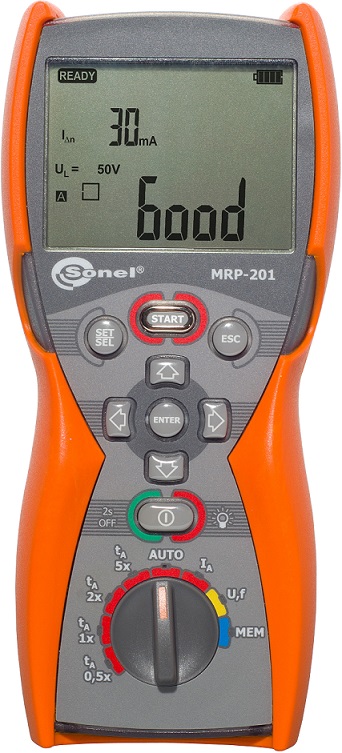

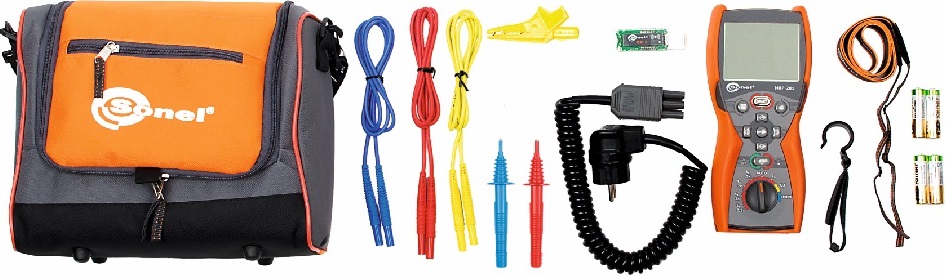

Tester DDR digital Sonel MRP-201 (click pe poză pentru mărire) Preţ (fără TVA) 683 euro* Disponibilitate sunaţi Garanţie 3 ani Baterii: alcaline Dimensiuni (IxlxA/mm): 220x100x60 Greutate: 1 kg Grad de protecţie: IP67 ---Accesorii incluse--- adaptor UNI-Schuko WS-05 cablu de test cu mufe banană - 1.2 m, (roşu, galben, albastru) crocodili K02 galben sondă de test cu mufă banană (roşu, albastru) geantă de transport M6 curele de agăţare software Sonel Reader certificat de calibrare emis de producător	Testare Dispozitive de protectie la curent Diferential Rezidual - DDR (RCD) de tip AC, A, B Modelul Sonel MRP-201 este un tester digital pentru testare Dispozitive de protectie la curent Diferential Rezidual (DDR) de tip AC, A, B. Funcţia principală a unui DDR este accea dea asigura protecţia asuplimentară împotriva şocului electric prin deconectarea sursei de alimentare în cazul apariţiei unui curent excesiv pe conductorul de legare la pamânt. Atunci când nu există defecte în circuitul protejat de DDR (curentul rezidual Id=0), curentul de intrare I1 este egal cu curentul de ieşire I2. În caz de defect (de ex. defect de izolaţie), curentul de defect Id apare, iar valoarea lui I2 este mai mică decât I1. DDR-ul va declanşa (opreşte alimentarea), dacă diferenţa dintre valorile măsurate I1 şi I2 depăşeşte valoarea nominală a curentului de defect a DDR-ului. Caracterisitici Sonel MRP-201
		Măsurarea parametrilor DDR-urilor generale, scurtă-întârziere şi selectivi de curenţi nominali IΔn de 10, 30, 100, 300 şi 500 mA Măsurarea curentului de declanşare IA şi a timpului de declanşare tA cu curent de test de 0,5IΔn, 1IΔn, 2IΔn, 5IΔn,  măsurarea simultană a curentului de declanşare IA şi a timpului de declanşare tA măsurarea RE şi UB fără declanşarea DDR-ului Funcţia AUTO pentru măsurarea parametriilor DDR-urilor (măsurarea automată a parametrilor selectaţi) măsurarea tensiunii alternative şi frecvenţei. Verificarea corectitudinii conectării conductorului de protecţie 990 celule de memorie (10000 înregistrări) cu posibilitatea transmiterii datelor fără fir la PC (cu ajutorul adaptorului USB-OR-1). Ecran LCD şi butoane iluminate

Specificaţii Sonel MRP-201

Test declanşare DDR şi măsurarea timpului de declanşare t_A
Domeniu de măsură conform cu IEC 61557-6: 0 ms ... până la limita superioară a domeniului de măsură

Tip DDR	Factor multiplicare curent nominal	Domeniu	Rezoluţie	Exactitate
General sau cu scurtă întârziere	0,5*IΔn	0...300 ms	1 ms	±(2% v.m. + 2 cifre)*
	1*IΔn
	2*IΔn	0...150 ms
	5*IΔn	0...40 ms
Selectiv	0,5*IΔn	0...500 ms
	1*IΔn
	2*IΔn	0...200 ms
	5*IΔn	0...150 ms

*pentru IΔn= 10 mA şi 0,5 I_Δn exactitatea este ±2% v.m. + 3 cifre
exactitatea setării curentului rezidual: - pentru 1*I_Δn, 2*I_Δn şi 5*I_Δn: 0...8%, - pentru 0,5*I_Δn : -8...0%,
Tensiune nominală U_n: 220 V, 230 V, 240 V,
Domeniul tensiunii de operare: 180...270 V,
Frecvenţa nominală f_n: 50 Hz, 60 Hz,
Domeniul frecvenţei de operare: 45 Hz...65 Hz.

Test declanşare DDR şi măsurarea curentului de declanşare I_A la curent rezidual sinusoidal
Domeniu de măsură conform cu IEC 61557-6: (0,3 ms ... 1,0)I;_Δn

Curent nominal al DDR-ului selectabil	Domeniu	Rezoluţie	Curent de măsură	Exactitate
10 mA	3,3...10,0 mA	0,1 mA	0,3 mA x IΔn ...1,0 mA x IΔn	±5% IΔn
30 mA	9,0...30,0 mA
100 mA	33...100 mA	1 mA
300 mA	90...300 mA
500 mA	150...500 mA

Posibilitatea de a porni măsurătoarea pe semiperioada pozitivă sau negativă a curentului de test (tip AC)
Timpul de scurgere a curentului de măsurare la frecvenţa f=50.0 Hz max. 7510 ms

Test declanşare DDR şi măsurarea curentului de declanşare I_A la curent rezidual
unidirecţional pulsatoriu cu componentă de curent continuu de 6mA (tip A)
Domeniu de măsură conform cu IEC 61557-6: (0,15 ms ... 1,4) ptr. I;_Δn > 30 mA şi (0,15...2)I_Δn ptr. I_Δn=10 mA

Curent nominal al DDR-ului selectabil	Domeniu	Rezoluţie	Curent de măsură	Exactitate
10 mA	1,5...20,0 mA	0,1 mA	0,15 x IΔn ...2,0 mA x I?n	±10% IΔn
30 mA	4,5...42,0 mA
100 mA	15...140 mA	1 mA	0,15 mA x IΔn ...1,4 mA x I?n	±10% IΔn
300 mA	45...420 mA

Posibilitatea de a porni măsurătoarea pe semiperioada pozitivă sau negativă a curentului de test (tip AC)
Timpul de scurgere a curentului de măsurare - max. 14710 ms la f=50 Hz

Test declanşare DDR şi măsurarea curentului de declanşare I_A la curent rezidual continuu (tip B)
Domeniu de măsură conform cu IEC 61557-6: (0,2...2)I_Δn

Curent nominal al DDR-ului selectabil	Domeniu	Rezoluţie	Curent de măsură	Exactitate
10 mA	2...20,0 mA	0,1 mA	0.2 mA x IΔn ...2,0 mA x IΔn	±10% IΔn
30 mA	6...60 mA	1 mA
100 mA	20...200 mA
300 mA	60...600 mA

Posibilitatea de a porni măsurătoarea cu curent de test pozitiv sau negativ
Timpul de scurgere a curentului de măsurare - max. 4500 ms la f=50 Hz

Măsurarea rezistenţei împământării (R_E)

Curent nominal al DDR-ului selectabil	Domeniu	Rezoluţie	Curent de măsură	Exactitate
10 mA	0,01...5,00 kΩ	0,01 kΩ	4 mA	0...+10% v.m. ± 5 cifre
30 mA	0,01...1,66 kΩ		12 mA	0...+10% v.m. ± 5 cifre
100 mA	1...5000 Ω	1 Ω	40 mA	0...+5% v.m. ± 5 cifre
300 mA	1...166 Ω		120 mA
500 mA	1...100 Ω		200 mA

Măsurarea tensiunii de atingere (U_B)
Domeniu de măsură conform cu IEC 61557: 10,0...99,9 V

Domeniu	Rezoluţie	Curent de măsură	Exactitate
0...9,9 V	0,1	0,4 x IΔn	0...10% IΔn v.m. ± 5 cifre
10,0...99,9 V			0...15% IΔn v.m.

Măsurare tensiune

Domeniu	Rezoluţie	Exactitate
0,00...299,9 V	0,1 V	±(2% v.m. + 6 cifre)
300...500 V	1 V	±(2% v.m. + 2 cifre)

Domeniu de frecvenţă: 45 ... 65 Hz
