Testere pentru testare bucla de defect Sonel MZC-304

Aparat de măsurare
impedanţă buclă de defect
Sonel MZC-304

(click pe poză pentru mărire)

Preţ (fără TVA)	585 euro*
Disponibilitate	sunaţi
Garanţie	3 ani

Baterii: alcaline (4 buc. AA)
Dimensiuni (IxlxA/mm): 220x98x58
Greutate: 1 kg
Grad de protecţie: IP67

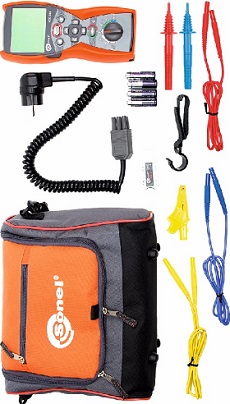

---Accesorii incluse---

cablu de test cu mufe banană - 1.2 m, (roşu, galben, albastru)

crocodili K02 galben

sondă de test cu mufă banană (roşu, albastru)

geantă de transport M6

curele de agăţare

receptor OR1 (USB) - interfaţa pentru transmisia fără fir

software Sonel Reader

Încărcător acumulatori

certificat de calibrare emis de producător

Măsurare impedanţă buclă de defect conform Normativ I7
Metoda, cea mai frecvent utilizată, de protecţie împotriva şocurilor electrice - protecţia împotriva contactului direct în circuitele echipate cu dispozitive de protecţie la supracurent - se bazează pe întruperea automată a alimentării, în cazul prezenţei tensiunii de atingerii periculoase pe cablurile de curent sau elementele conductoare accesibile ale echipamentului electric. Astfel, în circuitul dintre fază şi conductorul de protecţie apare un flux de curent, numit curent de scurt-circuit, care declanşează întreruptorul de supracurent şi taie alimentarea. Deoarece elementele accesibile nu pot fi sub tensiune de atingere periculoasă pentru prea mult timp, protecţia trebuie să declanşeze într-un timp suficient de scurt, definit de standarde. Pentru a asigura o protecţie adecvată trebuie îndeplinită condiţia descrisă de formula: Z_S=Un / I_A
unde: Z_S - impedanţa buclei de scurt-circuit, I_A - curentul de defect ce declanşează dispozitivul de protecţie la supracurent în timpul solicitat (în funcţie de caracteristica timp-curent a întreruptorului şi timpul de declanşare impus), Un - tensiunea nominală între conductoarele de fază şi pămănt.

Pentru a determina dacă protecţia este bună trebuie măsurată impedanţa Z_S. În timpul măsurătorii buceli de scurt-circuit prin metoda tehnică, este creat "artificial" un scurt-circuit. Instrumentul măsoară tensiunea existentă atunci când nu există nici o sarcină, precum şi tensiunea existentă atunci când, pentru o perioadă scurtă de timp, există ca sarcină un resistor de scurt-circuit. Impedanţa buclei de scurt-circuit este calculată pe baza diferenţei căderii de tensiune.

Caracterisitici Sonel MZC-304

Măsurare impedanţă buclă de defect Z_S (buclă de scurt-circuit) în reţele cu tensiuni nominale de: 220/380 V, 230/400 V, 240/415 V domeniul de operare 180…270 V
Măsurare impedanţă buclă de defect Z_S (buclă de scurt-circuit) în reţele protejste cu DDR de ce au curent nominal de defect 30 mA
Curentul de test maxim: 13,3A (10ms) la 400V, 7,6 (10ms) la 230V
Domeniu de măsură Z_S conform IEC 61557-3: 0,13...1999,9 Ω
Diferenţierea automată între tensiunea dintre fază-neutru respectiv dintre 2 faze
Verificarea corectitudinii conectării conductorului PE cu ajutorul unui electrod de atingere
Calcularea curentului de scurt-circuit
Măsurare componentelor impedanţei: rezisstenţa R_S şi reactanţa X_S
990 locaţii de memorie (interfaţă USB - OR1 - pentru transmisia fără fir)

Specificaţii Sonel MZC-304

Măsurarea parametrilor buclei de scurt Z_L-PE, Z_L-N, Z_L-L

Domeniu de măsură conform cu IEC 61557-3 (cu cabluri de test de 1,2 m): 0,13 Ω...1999 Ω

Domeniu	Rezoluţie	Exactitate
0...19,99 Ω	0,01 Ω	±(5% v.m. + 3 cifre)
20,0...199,9 Ω	0,1 Ω	±(5% v.m. + 3 cifre)
200...1999 Ω	1 Ω	±(5% v.m. + 3 cifre)

Măsurarea parametrilor buclei de scurt Z_L-PE în modul DDR

Domeniu de măsură conform cu IEC 61557-3 (cu cabluri de test de 1,2 m): 0,43 Ω...1999 Ω

Domeniu	Rezoluţie	Exactitate
0...19,9 Ω	0,01 Ω	±(6% v.m. + 10 cifre)
20,0...199,9 Ω	0,1 Ω	±(6% v.m. + 5 cifre)
200...1999 Ω	1 Ω	±(6% v.m. + 5 cifre)

* Preţurile se calculează la cursul BNR din ziua facturări şi nu conţin TVA
