Măsurare impedanţă buclă de defect conform Normativ I7
Metoda, cea mai frecvent utilizată, de protecţie împotriva şocurilor electrice - protecţia împotriva contactului direct în circuitele echipate cu dispozitive de protecţie la supracurent - se bazează pe întruperea automată a alimentării, în cazul prezenţei tensiunii de atingerii periculoase pe cablurile de curent sau elementele conductoare accesibile ale echipamentului electric. Astfel, în circuitul dintre fază şi conductorul de protecţie apare un flux de curent, numit curent de scurt-circuit, care declanşează întreruptorul de supracurent şi taie alimentarea. Deoarece elementele accesibile nu pot fi sub tensiune de atingere periculoasă pentru prea mult timp, protecţia trebuie să declanşeze într-un timp suficient de scurt, definit de standarde. Pentru a asigura o protecţie adecvată trebuie îndeplinită condiţia descrisă de formula: Z_S=Un / I_A

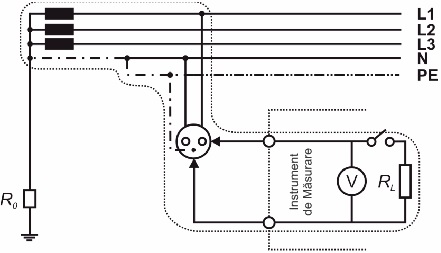

unde: Z_S - impedanţa buclei de scurt-circuit, I_A - curentul de defect ce declanşează dispozitivul de protecţie la supracurent în timpul solicitat (în funcţie de caracteristica timp-curent a întreruptorului şi timpul de declanşare impus), Un - tensiunea nominală între conductoarele de fază şi pămănt. Pentru a determina dacă protecţia este bună trebuie măsurată impedanţa Z_S. În timpul măsurătorii buceli de scurt-circuit prin metoda tehnică, este creat "artificial" un scurt-circuit. Instrumentul măsoară tensiunea existentă atunci când nu există nici o sarcină, precum şi tensiunea existentă atunci când, pentru o perioadă scurtă de timp, există ca sarcină un resistor de scurt-circuit. Impedanţa buclei de scurt-circuit este calculată pe baza diferenţei căderii de tensiune.

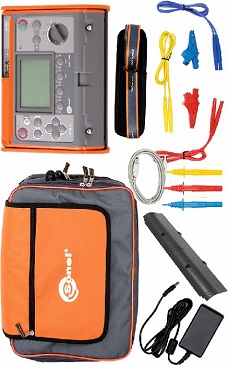

Caracterisitici Sonel MZC-306
